Câblage des spots au plafond - le guide du branchement sécurisé

Joséphine Paul 19 septembre 2026

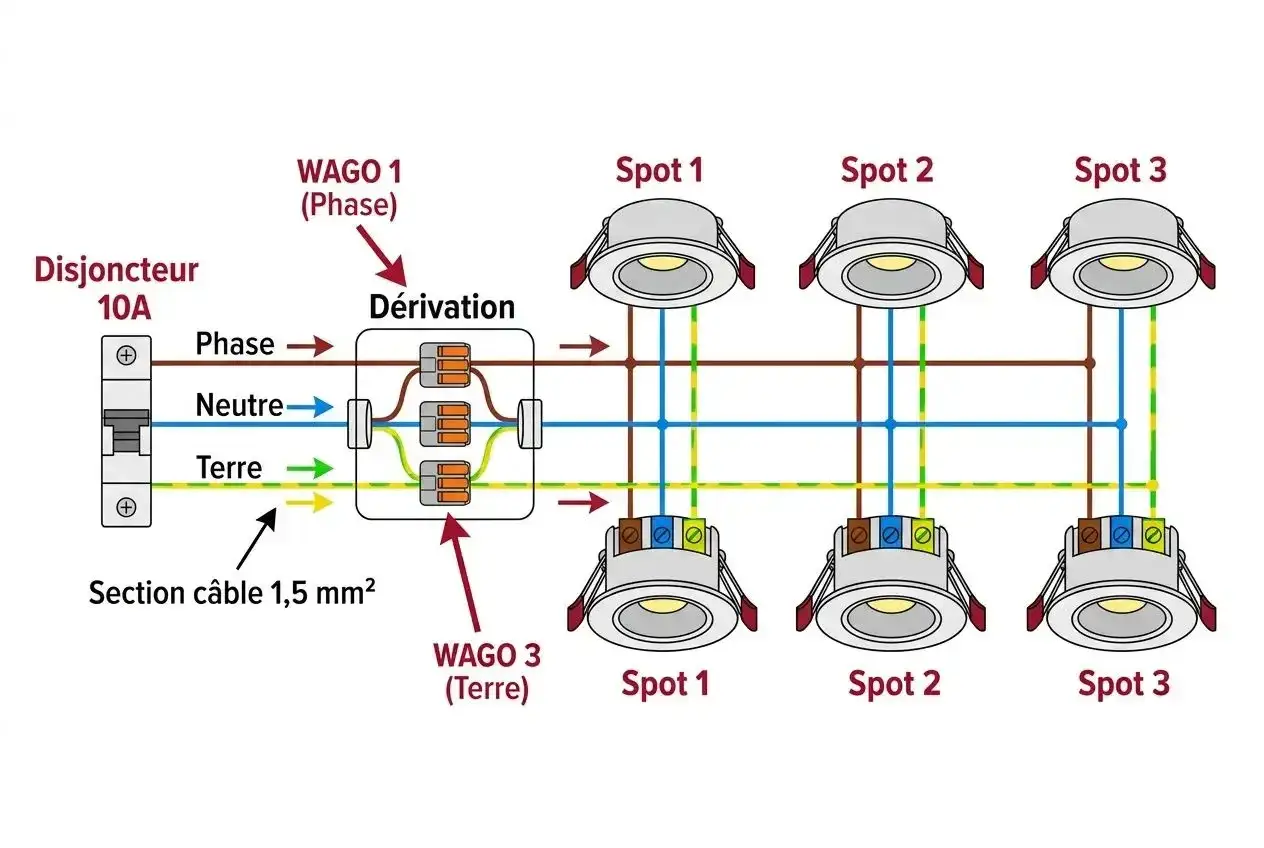

Schéma de câblage pour spots de plafond : disjoncteur 10A, dérivation avec connecteurs WAGO, et trois spots connectés en parallèle.

Table des matières

Un faux plafond bien éclairé dépend autant de l’implantation des spots que de leur raccordement. Je détaille ici le principe du câblage, le branchement en parallèle, les variantes avec interrupteur ou va-et-vient, ainsi que les précautions à prendre avec l’isolant, la salle de bains et les circuits 230 V.

Les repères essentiels pour un éclairage fiable

  • Montage en parallèle : chaque spot reçoit la même phase commandée et le même neutre.
  • Câble en 1,5 mm² : c’est la section minimale habituelle d’un circuit d’éclairage résidentiel.
  • Huit points maximum par circuit, avec une protection adaptée au tableau électrique.
  • Terre obligatoire sur un luminaire de classe I, mais non raccordée sur un spot de classe II.
  • Isolation et chaleur : le marquage IC, IC-F ou « Do not cover » doit guider la pose.

Schéma de câblage pour spots de plafond : disjoncteur 10A, dérivation avec connecteurs WAGO, et trois spots connectés en parallèle.

Le principe du câblage des spots au plafond

Le schéma le plus courant part du tableau électrique, passe par l’interrupteur, puis distribue le courant aux différents spots. La phase est coupée par l’interrupteur, tandis que le neutre rejoint directement les luminaires. Cette distinction est importante, car un interrupteur doit couper la phase, pas le neutre.

Tableau électrique
      │
      ├── Phase L ── disjoncteur ── interrupteur
      │                               │
      │                               └── retour lampe ── Spot 1 ── Spot 2 ── Spot 3
      │
      ├── Neutre N ─────────────────────────────── Spot 1 ── Spot 2 ── Spot 3
      │
      └── Terre PE ──────────────────────────────── borne de terre si nécessaire

Les spots sont donc raccordés en parallèle, et non en série. En pratique, les conducteurs peuvent être repiqués d’un spot au suivant, à condition que chaque connexion soit réalisée dans une borne adaptée et reste accessible par l’ouverture du spot ou dans une boîte prévue pour cet usage.

Le code couleur aide au repérage, mais il ne suffit pas pour identifier une installation ancienne. Le bleu correspond normalement au neutre, le vert et jaune à la protection électrique, tandis que la phase et le retour lampe sont souvent rouge, marron, noir, orange ou violet. Je conseille toujours de vérifier les conducteurs avec un appareil adapté plutôt que de se fier uniquement à leur couleur.

Comment préparer le circuit avant de percer le plafond

Avant de sortir la scie cloche, je commence par dessiner l’implantation des spots et le cheminement des câbles. Il faut connaître le diamètre de découpe, la profondeur disponible, la position des fourrures du plafond et l’emplacement éventuel des boîtes de raccordement ou des alimentations LED.

Choisir la protection et la section des conducteurs

Pour un circuit d’éclairage résidentiel, la section minimale habituelle est de 1,5 mm². La protection est généralement assurée par un disjoncteur de 10 ou 16 A, avec un maximum de huit points d’éclairage par circuit selon la NF C 15-100. Un dispositif différentiel de 30 mA doit également protéger le circuit.

Avec des spots ou un bandeau lumineux, le comptage ne se fait pas toujours spot par spot. La règle prévoit notamment un point d’éclairage par tranche de 300 VA dans une même pièce. Même avec des LED de faible puissance, je préfère vérifier ce point sur le plan électrique avant de fermer le faux plafond.

Prévoir les connexions

Les connexions doivent être réalisées avec des bornes compatibles avec la section des fils et placées dans un volume suffisamment dégagé. Il ne faut pas enfermer une connexion volante dans le plâtre ou la laine isolante. Garder un peu de mou dans le câble facilite aussi le remplacement d’un spot ou de son alimentation.

Dans une construction neuve ou une rénovation totale, la réglementation prévoit généralement un point d’éclairage avec un dispositif de connexion luminaire DCL. Les spots encastrables font partie des cas où la configuration du luminaire ou de son alimentation peut rendre un DCL classique inadapté. Promotelec rappelle toutefois que la boîte et les connexions doivent rester conformes au système installé.

Les branchements selon le type de commande

Le câblage change peu, mais le nombre de conducteurs dépend de la manière dont vous souhaitez commander l’éclairage. Le plus important est de séparer les zones dès le départ, surtout dans une cuisine ouverte ou un séjour où l’on veut parfois allumer seulement une partie des spots.

Configuration Principe Point de vigilance
Interrupteur simple La phase arrive à l’interrupteur, puis le retour lampe alimente tous les spots. Le neutre ne passe pas par l’interrupteur classique.
Va-et-vient Deux interrupteurs commandent le même retour lampe grâce à deux navettes. Les navettes ne doivent pas être confondues avec le neutre ou la terre.
Double commande Deux retours de phase distincts alimentent deux groupes de spots. Chaque zone doit être repérée avant la fermeture du plafond.
Spots LED avec driver Le 230 V arrive au driver, puis la sortie basse tension rejoint le spot. Le driver doit être compatible avec le spot et le variateur éventuel.

Un seul interrupteur pour plusieurs spots

C’est le montage le plus simple. Le retour lampe est distribué à tous les spots, qui s’allument ensemble. Pour un couloir, une petite chambre ou un dégagement, cette solution est souvent suffisante et évite d’ajouter de l’électronique inutile.

Deux commandes pour une même zone

Dans un couloir ou un escalier, le va-et-vient permet de commander le même éclairage depuis deux endroits. Le câblage comprend deux navettes entre les interrupteurs, ainsi qu’un retour lampe vers le groupe de spots. Une erreur fréquente consiste à envoyer le neutre sur une borne de navette, ce qui provoque un fonctionnement incorrect et peut rendre le dépannage dangereux.

Lire aussi : Projecteur LED extérieur avec interrupteur - Le guide complet

Deux groupes de spots indépendants

Pour séparer l’éclairage d’un îlot de cuisine et celui de la zone repas, il faut prévoir deux retours de phase. Le neutre et la terre peuvent être communs au circuit, mais chaque groupe doit recevoir son propre conducteur commandé. Cette organisation améliore vraiment le confort et évite d’allumer toute la pièce pour une seule activité.

Spots 230 V, spots 12 V et éclairage connecté

Les spots LED 230 V se raccordent directement au circuit d’éclairage lorsqu’ils disposent d’une alimentation intégrée. Ils sont généralement plus simples à poser, car aucun transformateur séparé ne doit être logé dans le plafond. Je les privilégie lorsque l’accès au faux plafond est limité.

Avec un modèle 12 V ou un spot équipé d’un driver externe, le 230 V arrive d’abord sur l’alimentation. La sortie basse tension rejoint ensuite le ou les spots selon les indications du fabricant. La partie 230 V et la partie basse tension ne doivent jamais être mélangées, et la longueur maximale du câble secondaire doit respecter la notice pour éviter les chutes de tension.

Un spot dimmable ne fonctionne pas automatiquement avec tous les variateurs. Il faut vérifier la compatibilité entre le spot, le driver et le variateur, notamment la charge minimale. Pour un éclairage connecté, je recommande de choisir un système complet plutôt que de mélanger plusieurs marques et plusieurs protocoles au hasard.

Isolation, faux plafond et salle de bains

Un spot encastré chauffe, même lorsqu’il utilise une ampoule LED. Le risque ne vient pas seulement du câblage, mais aussi du contact avec l’isolant, le bois ou un matériau combustible. Avant la pose, il faut lire le marquage du luminaire et respecter les distances indiquées par le fabricant.

Les pictogrammes actuels distinguent notamment les luminaires IC, qui peuvent être recouverts d’isolant dans les conditions prévues, les modèles IC-F, conçus pour un plafond isolé avec contact direct autorisé, et les appareils portant la mention « Do not cover ». Une simple cloche improvisée ne transforme pas un spot non prévu pour l’isolant en appareil compatible.

Dans une salle de bains, l’emplacement est aussi important que l’indice IP. Les volumes autour de la douche ou de la baignoire imposent des contraintes particulières. Dans le volume 2, un éclairage de classe II avec une protection adaptée contre les projections, souvent IPX4 ou IP44 selon le produit, peut être autorisé. Les volumes 0 et 1 demandent une vérification beaucoup plus stricte de la compatibilité du luminaire.

Le conducteur de protection doit être raccordé au spot lorsqu’il s’agit d’un luminaire de classe I. Un modèle de classe II possède une double isolation et ne comporte normalement pas de borne de terre. Dans ce cas, il ne faut pas inventer un raccordement sur une partie métallique qui n’est pas prévue à cet effet.

Les erreurs qui compliquent le dépannage

  • Brancher les spots en série au lieu de les raccorder en parallèle, ce qui entraîne une tension mal répartie.
  • Couper le neutre avec l’interrupteur en laissant la phase permanente au luminaire.
  • Utiliser une section trop faible ou une protection qui ne correspond pas au circuit.
  • Enfermer une borne de connexion dans l’isolant sans accès possible.
  • Placer le driver contre la laine isolante sans vérifier qu’il est prévu pour cet environnement.
  • Oublier le repérage des retours de phase lorsqu’il y a plusieurs zones d’éclairage.
  • Installer un spot non adapté à la salle de bains simplement parce que son diamètre convient au plafond.

Le contrôle final doit se faire hors tension, après avoir coupé le disjoncteur concerné puis vérifié l’absence de tension avec un appareil approprié. Si le tableau est ancien, si les conducteurs ne sont pas identifiables ou si le faux plafond contient plusieurs circuits, je recommande de faire intervenir un électricien. Une installation d’éclairage mal repérée peut rester fonctionnelle tout en présentant un vrai risque lors d’une intervention ultérieure.

Le dernier contrôle qui évite de rouvrir le plafond

Avant de poser définitivement les spots, je vérifie quatre éléments sur place. Le câblage doit correspondre au plan, les connexions doivent être sécurisées, chaque luminaire doit être compatible avec son environnement et les alimentations doivent rester accessibles.

Je photographie aussi le cheminement des câbles avant la fermeture du plafond. Cette précaution paraît anodine, mais elle permet de retrouver une gaine, une boîte ou un driver plusieurs années plus tard sans percer au hasard. Un schéma de câblage clair, associé à ce relevé, rend l’éclairage plus sûr, plus facile à modifier et beaucoup moins pénible à dépanner.

Cet article a un caractère purement informatif et éducatif. Le contenu a été élaboré avec l'aide d'outils analytiques et linguistiques modernes (IA). Avant de prendre une décision, consultez un expert.

Questions fréquentes

Le montage en parallèle permet à chaque spot de recevoir la même phase commandée et le même neutre. Les spots peuvent être repiqués de l’un au suivant avec des bornes adaptées et accessibles.

La section minimale habituelle est de 1,5 mm². Le circuit est généralement protégé par un disjoncteur de 10 ou 16 A, avec un maximum de huit points d’éclairage et une protection différentielle de 30 mA.

Un va-et-vient utilise deux navettes entre les interrupteurs et un retour lampe vers le groupe de spots. Le neutre ne doit pas être raccordé à une borne de navette.

Il faut vérifier le marquage du luminaire. Les modèles IC ou IC-F peuvent être recouverts d’isolant dans les conditions prévues, tandis qu’un appareil marqué « Do not cover » doit rester dégagé selon les distances du fabricant.

L’emplacement et l’indice IP doivent être compatibles avec le volume concerné. Dans le volume 2, un éclairage de classe II avec une protection adaptée, souvent IPX4 ou IP44 selon le produit, peut être autorisé, tandis que les volumes 0 et 1 nécessitent une vérification plus stricte.
