Le câblage d’une guirlande LED à trois fils prête souvent à confusion, parce que plusieurs architectures coexistent sous le même nom. Je vais ici détailler le schéma le plus courant, montrer comment identifier chaque conducteur, expliquer les erreurs de branchement les plus fréquentes et donner une méthode simple pour réparer ou sécuriser une installation décorative sans improviser.
Les points clés à retenir avant de brancher une guirlande à trois fils
- Dans le cas le plus fréquent, un fil est commun et les deux autres commandent deux canaux lumineux séparés.
- Le symptôme “une LED sur deux” indique souvent un branchement inadapté, un canal coupé ou un contrôleur incompatible.
- Avant toute manipulation, il faut distinguer une guirlande basse tension, un modèle adressable et une version alimentée directement en 230 V.
- Un multimètre aide à repérer la logique du câblage, mais il ne remplace pas l’étiquette du bloc d’alimentation.
- Pour une déco intérieure ou extérieure, la protection mécanique et l’indice d’étanchéité comptent autant que le schéma lui-même.
Reconnaître le bon type de guirlande avant de toucher aux fils
Je commence toujours par là, parce qu’une guirlande à trois fils peut désigner plusieurs montages très différents. Le plus courant, dans les guirlandes décoratives basse tension, repose sur un fil commun et deux retours de canaux. Mais on croise aussi des versions adressables où les trois conducteurs servent à l’alimentation et aux données. Si on part du mauvais principe, on obtient vite une moitié de guirlande allumée, un effet bizarre, ou un contrôleur qui refuse de fonctionner.
| Type de guirlande | Ce que signifient les 3 fils | Ce que vous observez | Risque si vous vous trompez |
|---|---|---|---|
| Guirlande basse tension à 2 canaux | 1 commun + et 2 retours - | Deux groupes de LED alternés ou séparés | Une moitié allumée, effet de poursuite incohérent |
| Guirlande adressable | Alimentation +, GND et DATA | Les effets dépendent d’un signal de commande | La simple alimentation ne suffit pas |
| Guirlande secteur avec boîtier électronique | Câblage interne piloté par le contrôleur | Clignotements, variation, alternance | Intervention dangereuse si le montage est ouvert |
De mon point de vue, cette distinction vaut plus qu’un long discours technique. Elle permet de savoir si l’on doit chercher un simple défaut de fil, une erreur de polarité ou un contrôleur absent. Et c’est précisément ce tri qui évite de casser une déco encore récupérable.

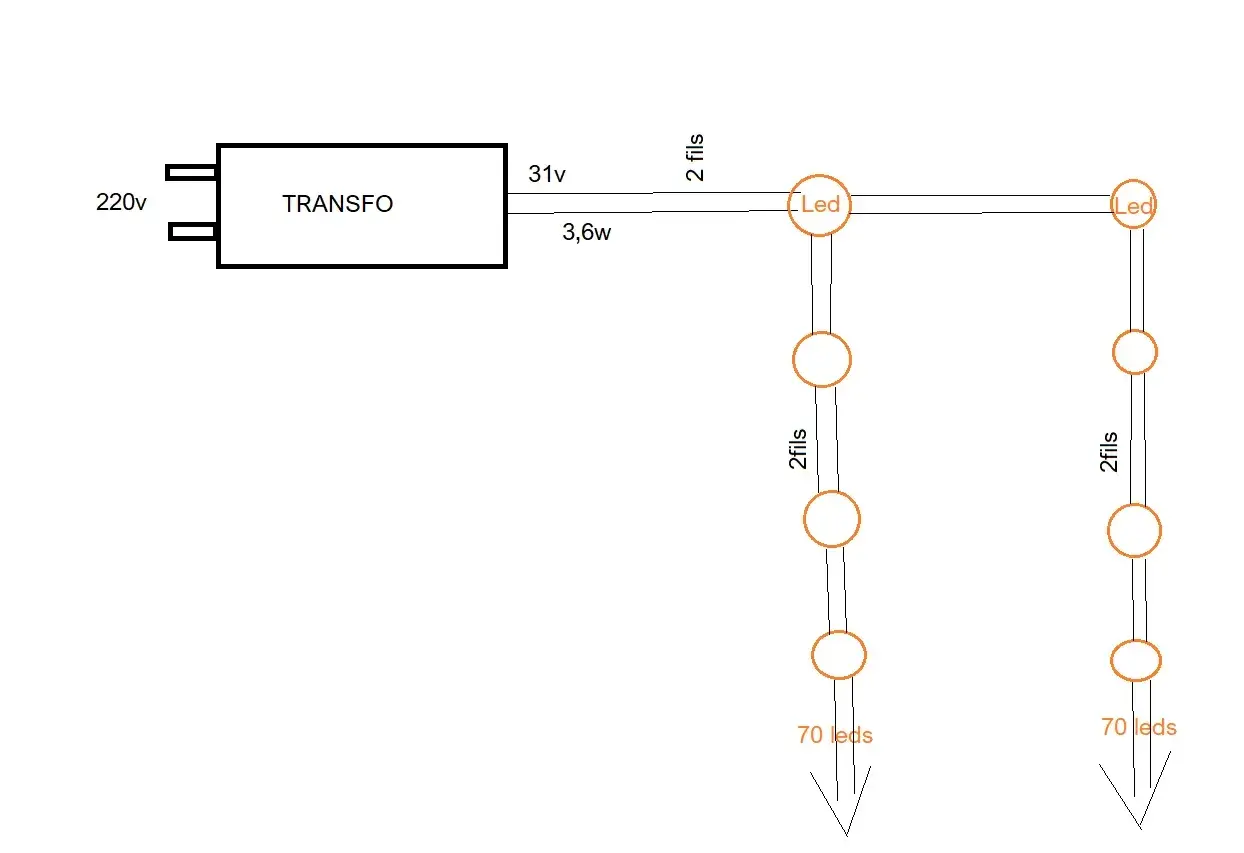

Le schéma le plus courant avec un fil commun et deux canaux

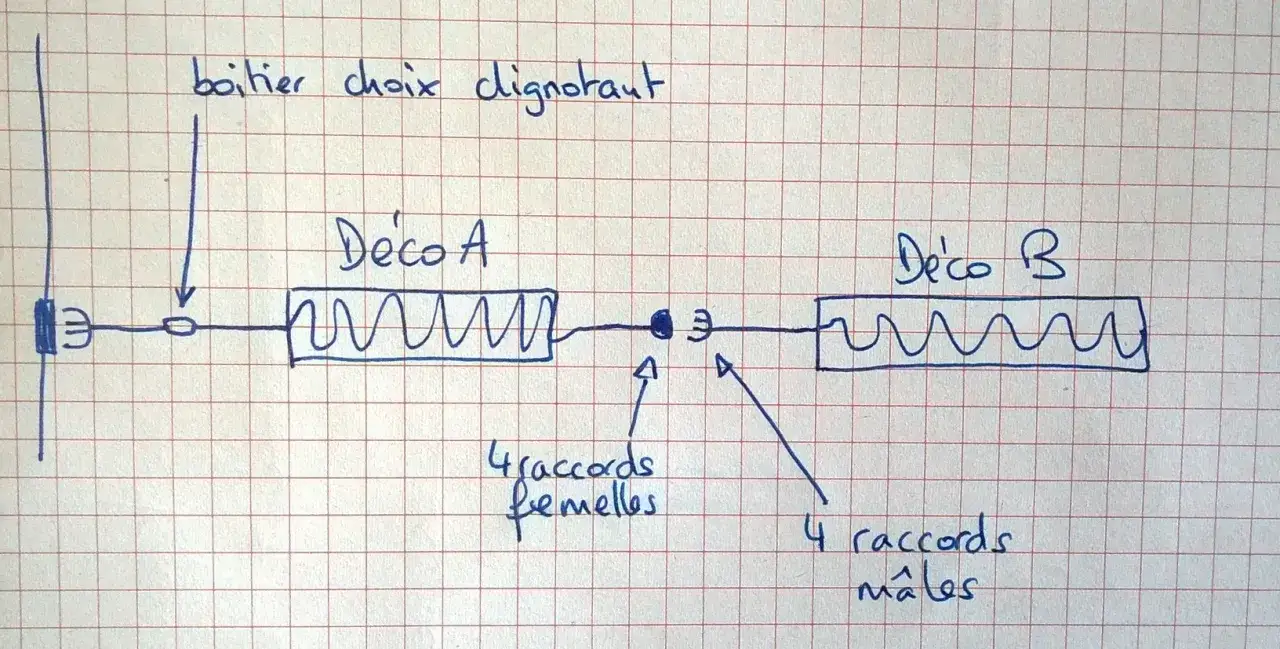

Quand je parle du schéma de base d’une guirlande LED à trois fils, je pense à une architecture très classique : un conducteur commun alimente toute la chaîne, puis deux conducteurs séparés pilotent deux ensembles de LED. En pratique, cela permet d’allumer un groupe, l’autre, ou les deux selon le contrôleur. C’est aussi la logique qui explique pourquoi certaines guirlandes créent des effets alternés sans multiplier les fils.
Le principe est simple :
- le fil commun sert de référence d’alimentation partagée ;
- le premier fil de canal commande une partie des LED ;
- le second fil de canal commande l’autre partie ;
- le contrôleur ou le boîtier électronique décide quelle branche reçoit la commande au bon moment.
| Élément | Rôle | Ce que j’en déduis sur le terrain |
|---|---|---|
| Fil commun | Point partagé par l’ensemble de la guirlande | Il reste généralement présent sur toute la longueur |
| Canal A | Commande une série de sections LED | Une moitié ou un motif sur deux s’allume |
| Canal B | Commande l’autre série de sections LED | Il complète le dessin lumineux ou l’alternance |
Cette logique de deux canaux avec fil commun est très proche de ce qu’on retrouve sur certaines guirlandes festives ou décoratives conçues pour varier les effets. Le point important, c’est que le courant ne passe pas de la même manière dans les deux branches : si vous ne respectez pas cette répartition, l’éclairage devient partiel ou erratique. Une fois ce schéma en tête, le test des fils devient beaucoup plus lisible.
Tester les conducteurs sans abîmer la guirlande
Quand une guirlande ne s’allume plus comme prévu, je conseille de commencer par un contrôle doux, pas par un branchement au hasard. Le plus utile reste le multimètre, réglé d’abord en continuité ou en test de résistance, puis en mesure de tension uniquement si vous connaissez déjà la valeur de sortie du bloc d’alimentation.Repérer le fil commun
Je regarde d’abord si un conducteur revient de façon récurrente dans plusieurs segments. Sur une guirlande bien conçue, le commun traverse souvent l’ensemble, alors que les deux canaux se répartissent les sections lumineuses. Si le câblage est accessible, une continuité régulière vers plusieurs points de la chaîne est un bon indice.
Vérifier la polarité avant tout essai
Sur beaucoup de modèles basse tension, le fil commun est le positif et les deux autres sont des retours négatifs. C’est une convention très pratique pour les contrôleurs DC. Si vous inversez les connexions, vous ne cassez pas toujours tout immédiatement, mais vous risquez un fonctionnement incomplet, surtout sur les effets alternés ou les guirlandes à couleurs multiples.
Lire aussi : LED ou halogène - Le guide pour un éclairage parfait chez vous
Faire un essai progressif
- Je commence avec le bloc d’alimentation d’origine ou un équivalent exact.
- Je teste d’abord un seul canal, sans forcer les connexions.
- Je vérifie ensuite l’autre canal pour comparer le comportement.
- Je coupe immédiatement si le câble chauffe, si un boîtier bourdonne ou si l’allumage est incohérent.
Je ne recommande jamais de “deviner” la tension de service. Sur une installation décorative, l’erreur la plus coûteuse n’est pas seulement la panne, c’est le faux branchement qui abîme le boîtier, le contrôleur ou les LED elles-mêmes. Cette prudence est encore plus utile si la guirlande passe ensuite dans un coin de salon, autour d’un miroir ou sur une terrasse, où la finition doit rester propre et fiable.
Réparer une coupure ou une moitié éteinte
Une guirlande à trois fils présente souvent un défaut très parlant : une branche fonctionne, l’autre non. Dans ce cas, j’examine d’abord si le problème vient du contrôleur, d’une coupure sur le fil commun ou d’une section de LED ouverte. Sur ce type de montage, un seul point de rupture peut couper un groupe entier sans forcément éteindre le reste.
Les pannes les plus fréquentes sont assez simples à lire :
- un fil sectionné ou mal serti près d’un connecteur ;
- une soudure fatiguée dans une zone pliée ou tendue ;
- une LED ou une petite section en série qui s’est ouverte ;
- un contrôleur qui alimente un canal mais pas l’autre.
Quand je répare, je respecte une règle stricte : je remplace ou je ressoude à l’identique, sans modifier la logique du canal. Sur une guirlande à deux canaux, relier “tout ensemble” peut donner un résultat trompeur à court terme, mais le motif lumineux devient faux et la consommation peut monter inutilement. La bonne méthode consiste plutôt à localiser la coupure, reprendre la jonction proprement et protéger la reprise avec de la gaine thermo ou une isolation équivalente.
Si une seule moitié s’allume alors que l’autre reste noire, le diagnostic est souvent plus simple qu’il n’y paraît : soit le canal concerné ne reçoit plus d’alimentation, soit la chaîne de LED de ce canal est interrompue. En revanche, si l’éclairage alterne de manière étrange après intervention, je soupçonne d’abord une erreur de polarité ou un mauvais repérage des fils. C’est un détail, mais c’est souvent lui qui fait perdre le plus de temps.
Ne pas confondre avec les autres guirlandes à trois fils
La confusion la plus courante, je la vois entre les guirlandes à deux canaux et les modèles adressables. Les deux ont trois conducteurs, mais la logique n’est pas la même. Dans un cas, les fils répartissent la puissance lumineuse ; dans l’autre, ils transmettent aussi une information de commande. C’est un changement de philosophie complet.
| Famille | Fils | Ce qui fait vraiment fonctionner la guirlande | Indice visuel utile |
|---|---|---|---|
| Deux canaux classiques | Commun +, retour A, retour B | L’alimentation et le contrôleur qui distribuent les canaux | Un effet alterné ou un motif de clignotement |
| Adressable | Alimentation, masse, données | Le signal de commande envoyé au circuit de la guirlande | Les effets changent avec le programme ou le contrôleur |
| Version secteur avec boîtier | Câblage interne protégé | Le boîtier électronique qui pilote les séquences | Boîtier scellé, non destiné à l’ouverture |
Le piège, ici, c’est de croire qu’une guirlande à trois fils se branche toujours de la même manière. Ce n’est pas le cas. Si le fabricant prévoit une ligne de données, l’alimentation seule ne donnera pas l’éclairage attendu. Si la guirlande est pilotée par un boîtier secteur, on n’est plus du tout dans le même niveau de prudence. Cette séparation mérite d’être claire avant de choisir le matériel de fixation ou l’emplacement final.
Bien choisir l’alimentation et sécuriser l’installation dans la maison
Pour une déco intérieure ou une mise en scène sur une étagère, derrière une tête de lit ou autour d’un meuble, je privilégie toujours la solution la plus simple et la mieux maîtrisée : une alimentation adaptée, un câble correctement guidé et un boîtier protégé des torsions. Le bon schéma électrique ne sert à rien si le montage tire sur les fils ou si le bloc d’alimentation chauffe dans un angle fermé.
Voici les points que je vérifie systématiquement :
- la tension de sortie doit correspondre exactement au modèle de guirlande ;
- le courant disponible doit couvrir la guirlande sans forcer le bloc ;
- les connexions doivent rester accessibles pour une future maintenance ;
- en extérieur, le matériel doit avoir une protection adaptée aux projections d’eau et aux écarts de température ;
- les raccords doivent être soulagés mécaniquement pour éviter les ruptures à la longue.
Je fais aussi attention à l’endroit où la guirlande est installée. Dans un salon, le risque principal est souvent esthétique et mécanique. Sur une terrasse ou près d’une baie vitrée, il faut ajouter l’humidité, la condensation et les manipulations répétées. Un montage propre ne se résume donc pas à un bon branchement ; il doit aussi rester stable, discret et facile à contrôler.
La méthode que j’applique pour éviter les mauvaises surprises
Quand je prépare une guirlande LED à trois fils pour un usage décoratif, je procède toujours dans le même ordre. D’abord, j’identifie le type exact de montage. Ensuite, je repère le fil commun, puis je vérifie les deux canaux séparément. Enfin, je sécurise les liaisons et je teste l’ensemble avant de mettre la décoration en place. Cette séquence paraît simple, mais elle évite la majorité des erreurs de départ.
- Lire l’étiquette du bloc ou du contrôleur avant d’ouvrir quoi que ce soit.
- Comparer les trois fils avec un multimètre plutôt qu’au feeling.
- Tester un canal à la fois pour isoler rapidement une panne.
- Protéger chaque reprise avec une isolation propre et durable.
- Valider le montage en conditions réelles avant de fixer définitivement la guirlande.
Si je devais résumer la logique à garder en tête, je dirais ceci : une guirlande à trois fils n’est pas compliquée, mais elle exige d’identifier correctement son architecture avant d’agir. Une fois ce point clarifié, le schéma devient lisible, la réparation est plus sûre et l’éclairage retrouve son rôle premier, qui est simple : mettre en valeur un espace sans créer de source de tracas supplémentaires.
