Schéma tableau électrique rénovation - Le guide complet

Refaire un tableau électrique ne consiste pas seulement à remplacer des disjoncteurs. Le vrai point de départ, c’est un schéma clair qui répartit les circuits, protège les personnes et laisse une marge pour les besoins futurs de la maison. Dans une rénovation, ce document évite les branchements improvisés, les surcharges et les erreurs qui compliquent ensuite l’entretien.

À quoi sert un schéma de tableau électrique dans une rénovation

Quand je prépare une rénovation, je lis le schéma du tableau comme une carte d’usage de la maison. Il ne sert pas seulement à savoir “où va le fil”, mais à comprendre quel circuit alimente quelle fonction, avec quelle protection et à quel endroit la continuité de service peut être compromise en cas de défaut.

Dans un logement ancien, c’est souvent là que tout se joue. On voit vite si l’éclairage est dispersé ou regroupé, si la cuisine a été pensée comme un vrai pôle technique, ou si l’on a empilé des prises et des appareils sur un même départ. Un bon schéma permet aussi d’anticiper les usages qui arrivent après les travaux: bureau à domicile, cuisine plus équipée, VMC, borne de recharge, ou simplement davantage de confort dans les pièces de vie.

• Il clarifie la répartition des circuits avant les travaux.
• Il aide à éviter les surcharges et les déclenchements en cascade.
• Il facilite le dépannage, parce que chaque ligne est identifiable.
• Il prépare les évolutions futures sans tout recommencer.

Une fois ce rôle clarifié, on peut regarder ce qui compose concrètement le coffret et comprendre ce que montre vraiment le plan.

Les éléments que je repère toujours avant de modifier le coffret

Je commence toujours par nommer les composants, parce qu’un tableau mal compris conduit vite à un mauvais choix de protection. Dans les guides français de référence, on retrouve toujours la même logique: un appareil général de coupure, des protections différentielles pour les personnes, puis des disjoncteurs divisionnaires pour chaque circuit.

À ce stade, la différence entre le schéma unifilaire et le plan de position devient utile: le premier montre la logique des liaisons, le second l’emplacement des appareillages dans le logement. Quand on sait lire les deux ensemble, le dessin cesse d’être abstrait.

Quand on sait nommer chaque élément, le schéma devient beaucoup plus lisible. Reste alors à le construire pièce par pièce, sans oublier la logique réelle du logement.

Comment je dessine un schéma pièce par pièce sans me perdre

Je pars toujours d’un relevé simple: une feuille par pièce, puis la liste des usages. Ce n’est qu’après que je répartis les circuits au tableau. Cette méthode paraît basique, mais elle évite le principal défaut des rénovations bricolées: on câble d’abord, on réfléchit après.

Ce que je note en premier

• Les points lumineux de chaque pièce.
• Les prises de courant ordinaires.
• Les appareils à forte puissance ou à usage dédié.
• Les besoins de confort: bureau, TV, réseau, volets roulants, extérieur.

Lire aussi : VMC en rénovation - Simple ou double flux ? Le guide complet

Comment je traduis ces usages en circuits

Sur le schéma, je représente les éléments en position de repos et je garde un code simple: neutre en bleu, phase en rouge, noir ou marron, terre en vert et jaune. Ce n’est pas un détail esthétique, c’est ce qui permet de lire l’installation sans ambiguïté.

• Éclairage: je limite chaque circuit à 8 points lumineux maximum.
• Prises ordinaires: j’utilise soit 1,5 mm² avec disjoncteur 16 A pour 8 prises max, soit 2,5 mm² avec disjoncteur 20 A pour 12 prises max.
• Gros appareils: je leur donne un circuit dédié quand la norme l’exige ou quand le confort d’usage le justifie.
• Réserve: je garde toujours de la place libre dans le tableau pour une évolution future.

Je préfère aussi répartir les circuits essentiels sur plusieurs différentiels. Un défaut ne doit pas plonger toute la maison dans le noir, surtout dans une rénovation où l’on cherche justement de la souplesse.

À partir de là, reste une question très concrète: où installer le coffret sans casser l’aménagement intérieur ni compliquer la vie quotidienne.

Où installer le tableau pour préserver l’aménagement

Dans une rénovation, l’emplacement du tableau compte presque autant que son contenu. J’essaie de le placer dans une zone technique nette, accessible, et si possible discrète: entrée, cellier, local annexe ou espace dédié. Le tableau principal doit s’intégrer dans la GTL, elle-même associée à l’ETEL, c’est-à-dire l’espace réservé aux équipements électriques et aux départs de circuits.

Ce point a aussi une dimension très pratique pour l’aménagement intérieur. Un coffret placé sans logique finit souvent masqué par un meuble, gêné par une porte, ou coincé dans une pièce peu adaptée. À l’inverse, un panneau bien intégré se fait oublier visuellement tout en restant simple à contrôler.

• Je l’éloigne des pièces humides et des zones poussiéreuses.
• Je privilégie un emplacement accessible sans déplacer de mobilier.
• Je prévois une façade propre, avec une porte ou un habillage cohérent.
• En réhabilitation totale avec redistribution des cloisons, je traite la GTL comme un vrai élément de conception, pas comme un accessoire.

Sur les dimensions, je garde en tête les ordres de grandeur courants: 60 cm de large et 20 cm de profondeur pour une GTL standard, avec une version plus compacte possible autour de 45 cm par 15 cm dans un petit logement. Ces repères évitent de sous-dimensionner l’espace technique dès le départ.

Avec cet emplacement posé, je peux montrer à quoi ressemble une répartition réaliste pour une rénovation courante, sans tomber dans le tableau surchargé qu’on voit trop souvent.

Un exemple simple de répartition pour un logement rénové

Pour un T3 ou une petite maison rénovée, je préfère une logique sobre: circuits séparés, protections lisibles, et un tableau qui reste compréhensible sans refaire le dessin à chaque visite. Voici un exemple de base que j’utilise comme point de départ, à adapter selon la surface et les appareils présents.

Je répartis ensuite ces lignes sur au moins deux interrupteurs différentiels. En pratique, cela me donne souvent un type A pour les usages les plus exigeants et un type AC pour le reste. Cette séparation a un vrai intérêt: elle limite les coupures en cascade et simplifie le diagnostic quand quelque chose déclenche.

Le plus utile, ensuite, est de voir où les projets se dégradent en pratique. C’est là que les erreurs les plus banales coûtent le plus cher.

Les erreurs que je corrige en premier

Sur un chantier de rénovation, les mêmes défauts reviennent sans cesse. Ils ne sont pas spectaculaires, mais ils finissent tous par créer du bruit, des coupures ou des reprises de travaux. Voici ceux que je regarde en priorité.

• Trop peu de différentiels: un seul défaut coupe trop de zones en même temps.
• Des circuits mélangés sans logique: éclairage, prises et gros appareils se retrouvent dans le même paquet.
• Des circuits dédiés oubliés: la cuisine et la buanderie sont souvent les premières zones mal traitées.
• Aucun repérage clair: sans étiquettes, un tableau devient vite opaque au premier dépannage.
• Une réserve inexistante: plus il faut ajouter un circuit après coup, plus la place manque.
• Un emplacement mal choisi: trop proche d’un point d’eau, trop caché, ou gêné par l’ameublement.

Je vois aussi souvent un écart entre le dessin et la réalité: le plan est propre, mais le tableau n’est pas lisible une fois monté. Or, dans une vraie rénovation, la lisibilité vaut autant que la conformité. Si quelqu’un d’autre doit intervenir dans deux ans, il doit comprendre l’installation en quelques secondes.

Avant de refermer le coffret, il reste quelques vérifications que je ne saute jamais.

Les derniers contrôles que je fais avant de refermer le coffret

Je termine toujours par une vérification méthodique, même quand le montage semble impeccable. Une belle ligne sur le papier ne remplace pas un serrage propre, un repérage clair et un test réel des protections. À ce stade, je veux surtout éviter les mauvaises surprises au premier usage.

• Je vérifie que chaque circuit est bien étiqueté.
• Je contrôle que les calibres correspondent aux sections de câble.
• Je teste les interrupteurs différentiels avec leur bouton de contrôle.

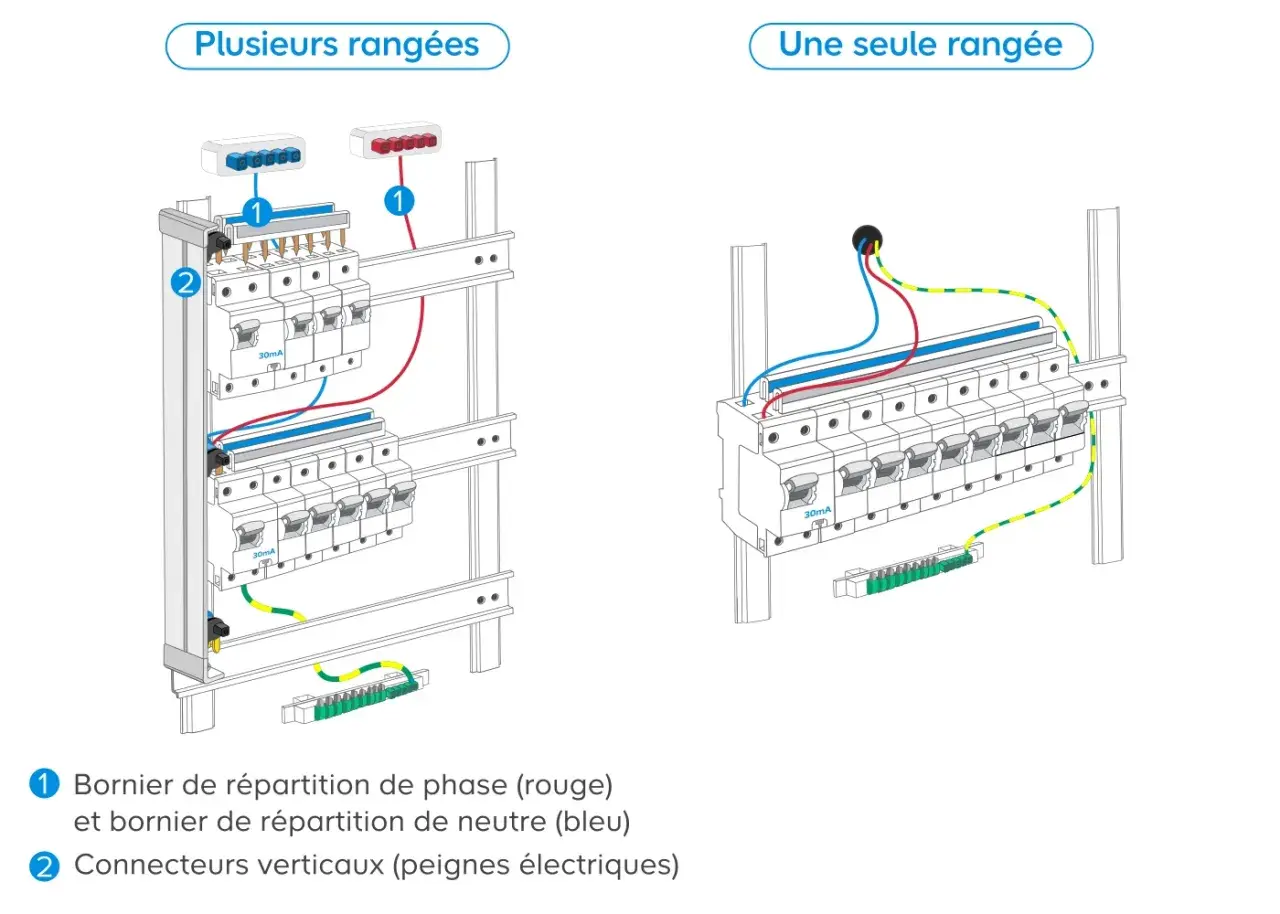

• Je garde une lecture simple des rangées, sans surcharge visuelle.
• Je laisse une réserve de modules pour les futurs besoins.
• Je conserve le schéma à portée de main, idéalement dans ou près du tableau.

Si la rénovation touche tout le logement, si la terre doit être reprise, si le tableau change d’emplacement ou si des circuits puissants s’ajoutent, je recommande de faire valider le projet par un électricien qualifié. Pour un tableau, le bon réflexe n’est pas de faire le plus compliqué possible: c’est de faire simple, lisible et évolutif, parce que c’est ce qui protège le mieux la maison et ce qui la rend la plus facile à vivre.
