Les points à retenir avant de commencer
- Un spot 230 V sans transformateur se branche directement sur le secteur, mais seulement s’il est prévu pour cela.
- Le câblage d’éclairage se fait en parallèle : chaque spot reçoit le même neutre et le même retour phase.
- En habitat, un circuit d’éclairage est généralement limité à 8 points lumineux et protégé par un disjoncteur 16 A max en 1,5 mm².
- Dans une pièce humide, l’emplacement et l’indice de protection comptent autant que le type de spot.
- Si vous ajoutez un variateur, il faut un spot dimmable et un variateur compatible LED.
- Quand le plafond est isolé, il faut aussi vérifier la compatibilité thermique du spot avec l’isolant.
Le schéma de base d’un spot LED 230 V
Le montage le plus simple part toujours de la même logique : le phase arrive au point de commande, le retour lampe repart de l’interrupteur vers les spots, le neutre va directement au luminaire, et la terre est raccordée si le spot ou son support la demande. C’est cette structure qu’on retrouve dans la plupart des installations en 230 V, parfois encore appelées 220 V par habitude.
Si le spot est livré avec une borne de connexion, je préfère partir d’une boîte de dérivation ou d’un DCL proprement accessible plutôt que d’enterrer un raccord approximatif dans le faux plafond. Le principe reste le même : on alimente le luminaire sans convertisseur intermédiaire, parce que l’appareil est conçu pour recevoir la tension du réseau.
- Coupez le courant au disjoncteur général et vérifiez l’absence de tension.
- Raccordez la phase sur la borne L de l’interrupteur.
- Raccordez le retour lampe sur la borne de sortie de l’interrupteur.
- Amenez ce retour lampe vers les spots.
- Distribuez le neutre directement vers chaque spot.
- Raccordez la terre seulement si le spot est de classe I ou si la notice le prévoit.
Pour m’y retrouver, je garde le code couleur le plus courant : bleu pour le neutre, rouge ou marron pour la phase, vert/jaune pour la terre. Ce repère n’excuse pas de vérifier au testeur, mais il évite déjà beaucoup d’erreurs lors du raccordement.
Le point clé, c’est que le spot ne reçoit pas une alimentation « à moitié transformée » : il reçoit simplement le secteur, comme n’importe quel luminaire 230 V. La suite logique, c’est de comprendre comment répartir cette alimentation quand plusieurs spots partagent le même circuit.
Brancher plusieurs spots sans les mettre en série
Pour un plafond avec deux, quatre ou six spots, je vois encore trop souvent des montages pensés comme une guirlande. C’est une erreur. Les spots se câblent en parallèle, pas en série, sinon la tension se répartit mal et le comportement de l’éclairage devient imprévisible.
En parallèle, chaque spot reçoit la même tension et fonctionne de manière indépendante. Si un spot rend l’âme, les autres restent allumés. C’est aussi plus simple à dépanner, surtout dans une pièce de vie ou un couloir où l’on veut un éclairage régulier et cohérent.
- Phase commune : le retour de l’interrupteur alimente tous les spots.
- Neutre commun : chaque spot est relié au même neutre.
- Terre commune : elle circule si le matériel la nécessite.
- Boîte de dérivation : elle centralise les connexions et évite les raccords dispersés.

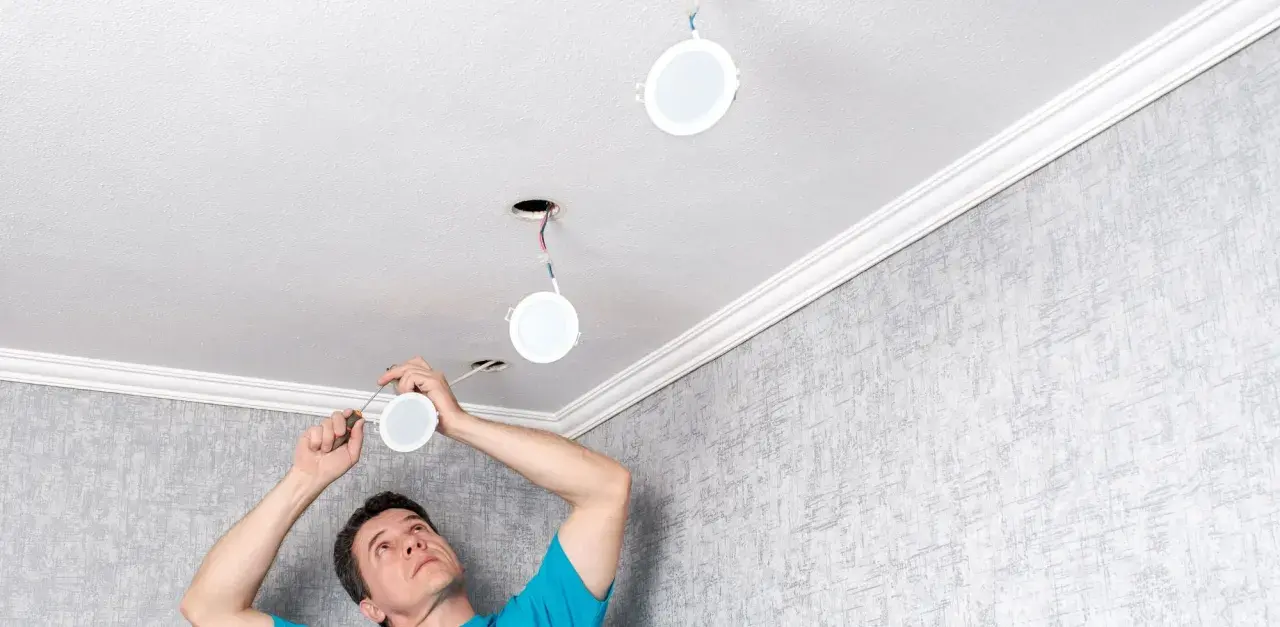

Quand j’installe trois spots alignés au-dessus d’un plan de travail, je pars donc d’un seul retour lampe, puis je répartis ce retour vers chaque point lumineux dans la boîte de dérivation. Cette manière de faire est plus lisible, plus propre, et elle facilite la maintenance. Le bon câblage étant posé, il reste à choisir le bon type de spot pour ne pas compliquer inutilement le chantier.
Choisir entre spot GU10, LED intégrée et 12 V
Sur le papier, « sans transformateur » semble toujours plus simple. En pratique, le meilleur choix dépend surtout de la pièce, de la profondeur disponible dans le plafond et du niveau de finition attendu. Je résume souvent la décision ainsi : GU10 si vous voulez une solution souple, LED intégrée si vous cherchez un rendu compact, 12 V si la configuration impose un transformateur.
| Solution | Atouts | Limites | Usage pertinent |
|---|---|---|---|
| Spot GU10 230 V | Branchement direct, ampoule remplaçable, choix large de températures de couleur | Corps souvent un peu plus visible, profondeur à prévoir | Cuisine, séjour, couloir, rénovation simple |
| Spot LED intégrée 230 V | Format plus compact, rendu discret, esthétique nette | Si la LED fatigue, on remplace souvent tout le module | Plafond bas, projet déco soigné, lignes minimalistes |
| Spot 12 V avec transformateur | Utile dans certains volumes techniques ou anciennes installations | Plus de composants, plus de place, plus de points de panne | Remplacement à l’identique, contraintes techniques particulières |
Si vous partez sur du 12 V, je choisis toujours un transformateur dont la puissance couvre la somme des spots avec au moins 20 % de marge. C’est une règle simple qui évite les sous-dimensionnements et les clignotements au démarrage.
Pour l’ambiance, je choisis généralement 2700 à 3000 K dans une pièce de vie, et 3000 à 4000 K dans une cuisine ou un passage plus fonctionnel. Le branchement reste le même, mais le confort visuel change beaucoup selon cette valeur, surtout quand les spots sont nombreux.
À titre d’ordre de grandeur, un spot encastrable 230 V simple coûte souvent de quelques euros à une vingtaine d’euros, tandis qu’un transformateur LED dédié ajoute facilement une trentaine d’euros au panier. Ce n’est pas un détail : sur une petite série de spots, la solution directe reste souvent la plus rationnelle, à condition d’être compatible avec la pièce et le variateur éventuel. Et c’est justement là que les erreurs de montage apparaissent le plus vite.Les erreurs que je vois le plus souvent
La plupart des pannes ne viennent pas du spot lui-même, mais d’un montage trop rapide. À chaque chantier, je surveille les mêmes points, parce qu’ils expliquent une bonne part des clignotements, des disjonctions et des éclairages inégaux.
- Confondre 12 V et 230 V : un spot prévu pour un transformateur ne doit pas être raccordé directement au secteur.
- Monter les spots en série : le rendu lumineux devient instable et le dépannage plus compliqué.
- Ignorer la compatibilité du variateur : un variateur classique n’aime pas toujours les LED non dimmables.
- Fermer les connexions dans le vide : un raccord doit rester propre, accessible et protégé dans une boîte adaptée.
- Oublier la place au-dessus du plafond : un spot encastrable a besoin d’un volume suffisant, surtout avec isolant.
- Choisir un mauvais indice de protection : dans une salle d’eau, l’IP doit correspondre à la zone.
Je recommande aussi de regarder la qualité des bornes de raccordement. Un connecteur automatique bien choisi vaut souvent mieux qu’un assemblage fragile, surtout quand le plafond est difficile d’accès. Une fois ces pièges éliminés, il faut encore verrouiller le cadre réglementaire et les cas sensibles, en particulier dans les pièces humides.
Norme, sécurité et salle de bains
En France, je me réfère toujours à la NF C 15-100 pour le circuit d’éclairage. Pour un circuit classique, le repère utile est simple : 16 A maximum, 1,5 mm² en général, et 8 points lumineux maximum. Ce cadre ne remplace pas la notice du fabricant, mais il donne une base claire avant d’acheter ou de raccorder quoi que ce soit.
Dans une salle de bains, la prudence monte d’un cran. La norme distingue des volumes, et les équipements autorisés dépendent à la fois de la position dans la pièce et de l’indice de protection. J’évite donc les raccourcis du type « un spot est étanche donc il passe partout ». Ce raisonnement est trop simpliste. Le bon réflexe consiste à vérifier la zone d’implantation, l’IP réel du produit et, si besoin, la présence d’un transformateur de séparation hors des volumes réglementés.
- Coupez toujours le courant avant d’ouvrir un plafond ou une boîte de dérivation.
- Testez l’absence de tension, même si vous avez actionné le bon disjoncteur.
- Vérifiez la classe électrique du spot avant de décider où brancher la terre.
- Si le plafond est isolé, choisissez un spot compatible avec l’isolant ou prévoyez la protection adaptée.
- En cas de doute sur une salle d’eau, je fais contrôler le montage plutôt que de forcer une solution.
Cette partie sécurité n’a rien d’accessoire : c’est elle qui détermine si le projet tient dans la durée. Une fois ces règles intégrées, il devient plus simple de choisir le montage le plus cohérent selon la pièce et le budget disponible.
Le montage que je privilégie selon la pièce
Si je dois éclairer un salon, une cuisine ou un couloir, je choisis en général des spots LED 230 V en GU10 ou à LED intégrée, avec un branchement direct et des raccords propres dans une boîte accessible. C’est la solution la plus lisible, la plus simple à entretenir et souvent la plus économique à installer.Dans une salle d’eau, je garde la même logique seulement si la zone, l’IP et le modèle le permettent vraiment. Sinon, je préfère une architecture plus prudente, quitte à accepter un transformateur ou un autre type de luminaire. Pour moi, le bon choix n’est pas celui qui promet le moins de câbles, mais celui qui reste propre, sûr et cohérent avec la pièce.
Si vous partez de zéro, mon approche est simple : un circuit bien protégé, des spots réellement prévus pour le 230 V, une distribution en parallèle, et une vérification finale de l’IP, de la profondeur et de la compatibilité avec l’interrupteur. C’est cette discipline-là qui transforme un branchement “sans transformateur” en installation durable, discrète et facile à vivre au quotidien.
