Branchement LED 3 fils: Phase, Neutre, Terre - Le guide complet

Un luminaire LED à trois fils se raccorde en réalité selon une logique très simple: une phase commandée, un neutre et, dans beaucoup de cas, une terre. Le branchement led 3 fils devient clair dès qu’on sait lire les bornes, reconnaître les couleurs et choisir le bon mode de connexion. Je détaille ici la méthode la plus sûre en France, les cas où le troisième fil est indispensable et les erreurs qui transforment un petit montage propre en problème inutile.

Comprendre le rôle des trois conducteurs

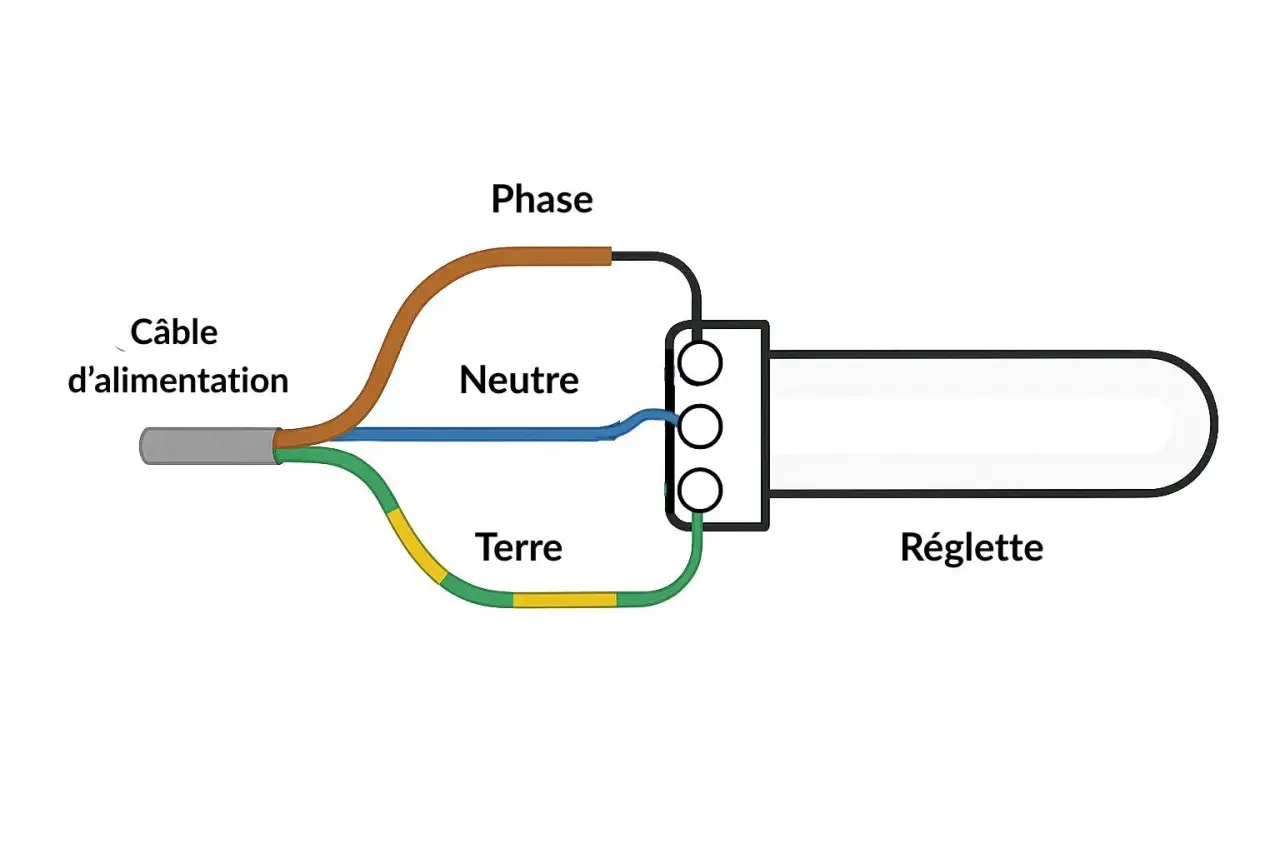

Avant de serrer la moindre borne, je commence toujours par identifier la fonction de chaque fil. Dans un éclairage domestique, le trio le plus courant est simple: la phase commande l’allumage, le neutre referme le circuit et la terre protège la carcasse métallique en cas de défaut. C’est cette lecture qui évite les branchements “au feeling”, souvent propres en apparence mais mal pensés en sécurité.

Le point important, et Legrand le rappelle clairement dans ses guides, c’est que les couleurs sont un repère, pas une garantie absolue. Dans un logement ancien, je contrôle donc toujours les bornes et la logique du circuit avant de conclure. Cette vérification change tout, surtout quand on passe d’une simple théorie à un plafond réel, parfois déjà modifié plusieurs fois.

Une fois ce tri fait, on peut décider si le troisième fil est réellement nécessaire ou s’il faut simplement l’isoler proprement.

Quand le troisième fil est indispensable et quand il ne l’est pas

Le troisième fil n’est pas là pour compliquer la pose, il répond à un besoin précis. Sur un luminaire métallique, une applique avec parties conductrices, un spot extérieur ou un plafonnier de classe I, la terre participe à la protection de l’installation. À l’inverse, un appareil de classe II à double isolation peut fonctionner sans terre, même si le point de raccordement au plafond, lui, en possède une.

Je distingue aussi un autre cas, souvent source de confusion: certains produits LED basse tension utilisent trois fils pour une raison différente. Sur un ruban CCT, un module RGB ou un driver spécifique, les trois conducteurs peuvent servir à répartir l’alimentation ou à gérer la température de couleur. Là, le schéma du fabricant prime sur toute logique de couleurs supposée.

• Luminaire métallique ou de classe I : la terre est attendue, et je ne la laisse jamais en l’air si la borne existe.
• Luminaire de classe II : la terre du plafond reste isolée dans un connecteur séparé, sans être raccordée à l’appareil.
• Ruban LED 12 V ou 24 V : je ne branche jamais directement sur le 230 V, même si les fils semblent “correspondre”.
• Produit multicanal : la lecture de la notice compte plus que la couleur des conducteurs.

En pratique, cette distinction évite les erreurs les plus coûteuses: brancher ce qui ne doit pas l’être, ou oublier une protection utile parce qu’on a cru reconnaître un montage standard. C’est aussi le bon moment pour préparer le raccordement proprement, sans laisser la sécurité au hasard.

Préparer le raccordement en sécurité

L’INRS rappelle un point que je considère non négociable: les travaux hors tension sont les seuls réellement sûrs. Pour un luminaire, je coupe donc le disjoncteur du circuit d’éclairage au tableau, puis je vérifie l’absence de tension avec un appareil adapté. Un simple test visuel ne suffit pas, surtout dans une rénovation où les repères ont parfois été modifiés.

Je contrôle ensuite trois choses avant d’aller plus loin: la section des fils, l’état des isolants et le type de raccordement disponible. Sur un circuit d’éclairage, la norme de référence est généralement du 1,5 mm² protégé par un disjoncteur 16 A maximum, avec 8 points lumineux au plus par circuit. Si l’installation ne correspond pas à ce cadre, ou si les fils sont durcis, brûlés ou trop courts, je préfère m’arrêter là et faire reprendre la ligne.

• Couper le courant au tableau électrique.
• Vérifier l’absence de tension avec un testeur adapté.
• Préparer le bon connecteur: DCL, Wago ou domino selon le cas.
• Dénuder uniquement la longueur demandée par le bornier, souvent autour de 8 à 10 mm.
• Écarter les fils abîmés, noircis ou cassants.

Avec cette base, le raccordement devient beaucoup plus lisible. On peut alors passer au câblage lui-même, sans transformer l’opération en bricolage approximatif.

Réaliser le branchement pas à pas

Le principe reste le même que l’on passe par une boîte DCL ou par un bornier dans une boîte de dérivation: on relie chaque conducteur à la bonne borne, sans cuivre apparent et sans contrainte mécanique sur les fils. La différence se joue surtout dans le confort de pose et la netteté du résultat final.

1. Je présente le luminaire et j’ouvre l’accès au bornier ou à la fiche DCL.
2. Je repère les bornes L, N et la terre, souvent marquée par le symbole de protection.
3. Je raccorde le bleu sur N.
4. Je raccorde la phase commandée sur L.
5. Je raccorde le vert/jaune sur la borne de terre si le luminaire le demande.
6. Je serre fermement les connexions, puis je range les fils sans les pincer.
7. Je remets la cachette, le pavillon ou le couvercle, puis je teste l’allumage.

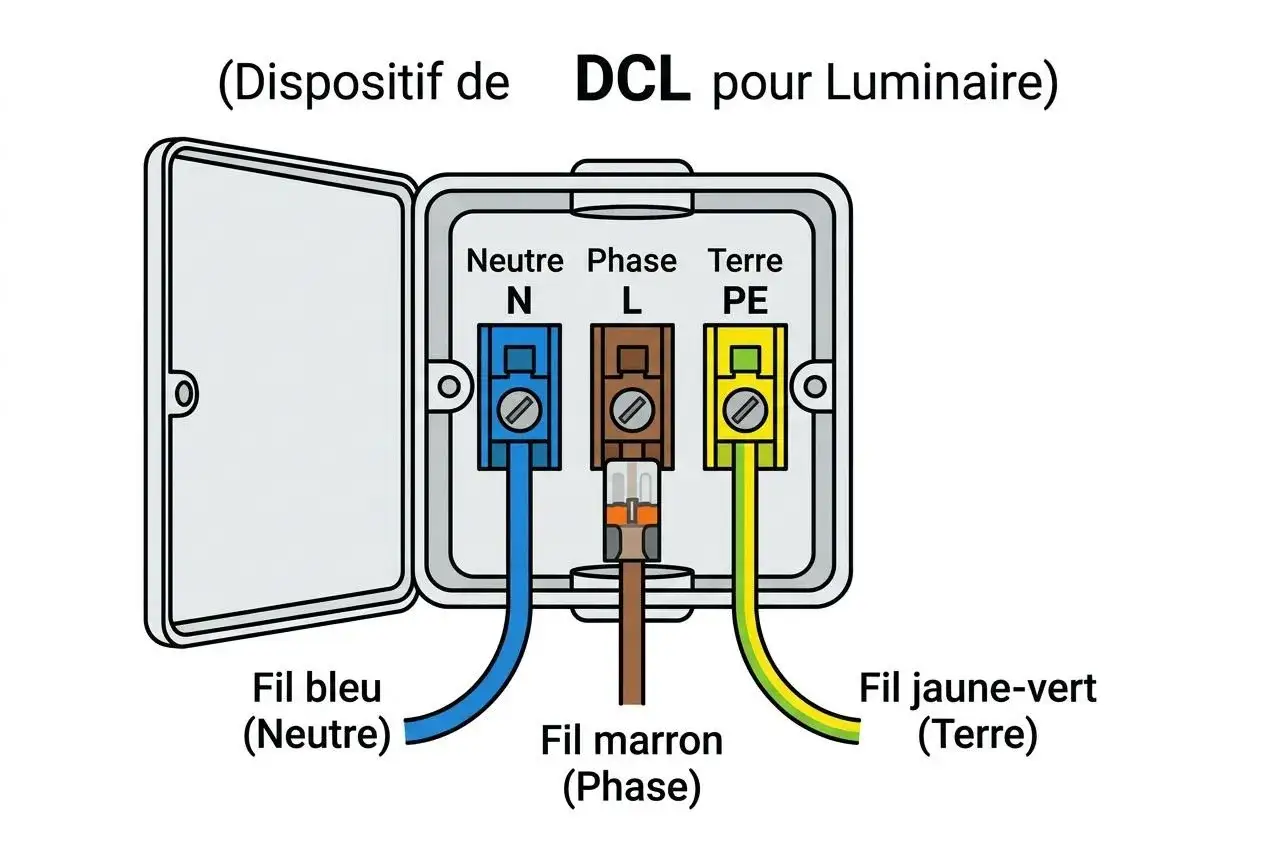

Sur une fiche DCL, la logique est la même, avec un détail pratique utile: la terre se place au bon emplacement, au milieu du bornier du couvercle selon le système utilisé, puis le neutre sur N et la phase sur L. C’est l’une des raisons pour lesquelles j’aime les solutions DCL: le plafond reste net, et le remplacement du luminaire se fait sans réouvrir tout le câblage.

Si le luminaire ne comporte pas de borne de terre parce qu’il est de classe II, je n’invente rien: le conducteur vert/jaune du plafond reste isolé dans un connecteur séparé, accessible et proprement rangé.

Choisir entre DCL, Wago et domino

Le bon mode de connexion dépend surtout du contexte. Dans une pièce de vie, je privilégie le système qui combine sécurité, fiabilité et rendu visuel discret. Un câblage propre ne se voit presque pas, et c’est justement ce qu’on cherche dans un éclairage réussi.

Dans une rénovation légère, je choisis souvent le DCL quand il existe déjà, ou un bornier moderne quand la boîte est bien dimensionnée. Le domino rend encore service dans certains cas, mais il n’apporte pas le même confort de pose ni la même lisibilité dans le temps. Pour un intérieur soigné, cette différence compte davantage qu’on ne le croit.

Cette logique de choix explique aussi pourquoi certains montages déçoivent alors que l’ampoule, elle, est parfaitement bonne. Le problème ne vient pas de la LED, mais du raccordement.

Les erreurs qui reviennent le plus souvent

Les échecs les plus courants ne viennent pas d’une complication technique, mais d’un réflexe trop rapide. Je vois souvent les mêmes fautes: on se fie uniquement aux couleurs, on oublie de vérifier la terre, ou on laisse un conducteur légèrement dénudé dépasser du bornier. Ce sont des détails, mais en électricité les détails finissent vite par devenir des pannes.

• Confondre la phase commandée avec la terre.
• Brancher un luminaire 230 V sur un driver ou un ruban basse tension.
• Ne pas serrer suffisamment les bornes.
• Laisser du cuivre nu visible hors du connecteur.
• Oublier de maintenir les fils pour éviter qu’ils tirent sur les connexions.
• Refermer trop vite sans test d’allumage ni contrôle visuel.

Un autre point mérite de l’attention: si la lampe clignote, chauffe au point de devenir anormale ou fait sauter le disjoncteur, je n’insiste jamais. Je coupe, je recontrôle le câblage, puis je cherche la cause au lieu de “réessayer une dernière fois”. C’est souvent là qu’on évite un démontage complet ou un dépannage plus lourd.

Une fois ces pièges écartés, il ne reste plus qu’un contrôle final simple, mais très utile, surtout quand on veut un résultat propre au plafond.

Le contrôle final qui évite les démontages inutiles

Avant de refermer définitivement le cache, je fais toujours le même dernier passage. Le luminaire doit être stable, les fils doivent être invisibles, et aucun serrage ne doit forcer sur le câble. Dans une pièce de vie, c’est aussi ce qui donne un rendu plus élégant: un éclairage bien installé se fond dans la décoration au lieu d’attirer l’œil pour de mauvaises raisons.

• Le cache ou le pavillon est bien plaqué, sans jour visible.
• Le luminaire ne bouge pas quand on le touche légèrement.
• Aucun fil ne dépasse du bornier ou de la boîte.
• L’allumage est franc, sans scintillement inattendu.
• La température du luminaire reste normale après quelques minutes.

Quand tout est en place, le meilleur signe est souvent le plus simple: on oublie le raccordement parce qu’il ne gêne plus ni la sécurité ni la lecture visuelle de la pièce. Et si l’installation s’écarte du cas standard, avec un ancien câblage, un doute sur la terre ou un module LED spécifique, je préfère faire vérifier par un électricien plutôt que d’improviser un montage “presque bon” qui finira par coûter plus cher.
