Spots LED - Série ou parallèle? Le guide complet

Le sujet du branchement spot led en série ou parallèle revient dès qu’on veut multiplier les points lumineux sans compliquer la maintenance. En pratique, le bon schéma change à la fois le confort visuel, la fiabilité de l’installation et la facilité de dépannage. Je vais aller droit au but : ce qu’il faut choisir, comment le raccorder proprement et dans quels cas la série peut encore avoir un sens.

Ce qu’il faut retenir avant de choisir un schéma

Si je résume la logique électrique en une phrase, la série partage le courant, le parallèle partage la tension. Dans un montage en série, le courant traverse chaque spot l’un après l’autre : si un élément s’ouvre, tout s’éteint. Dans un montage en parallèle, chaque spot reçoit la même alimentation sur sa propre branche, ce qui correspond beaucoup mieux à l’usage domestique.

C’est pour cela que, sur des spots LED de plafond alimentés en 230 V, je pars presque toujours sur un raccordement en parallèle. On garde une lumière stable, on évite qu’un défaut local coupe toute la pièce, et on simplifie les remplacements. La série, elle, demande un système pensé pour elle dès le départ, avec un driver adapté et des caractéristiques de courant bien définies.

Cette différence de logique explique presque tous les choix corrects, mais le vrai intérêt du parallèle apparaît encore mieux quand on regarde la fiabilité au quotidien.

Pourquoi le parallèle s’impose dans la plupart des installations

Dans une pièce de vie, je cherche d’abord trois choses : une lumière homogène, une installation simple à dépanner et une compatibilité propre avec les équipements de commande. Le montage en parallèle répond à ces trois critères sans bricolage inutile.

• La luminosité reste cohérente. Chaque spot reçoit la même tension, donc le niveau d’éclairage est plus régulier d’un point à l’autre.
• Une panne reste isolée. Si un spot tombe en panne, les autres continuent à fonctionner.
• L’ajout d’un point lumineux est plus lisible. On peut étendre la ligne sans transformer chaque spot en maillon obligatoire du suivant.
• La compatibilité avec les commandes est meilleure. Variateur, interrupteur connecté ou commande radio fonctionnent plus facilement quand le circuit est pensé pour des branches parallèles.

J’ajoute un point souvent sous-estimé en décoration intérieure : avec des spots en parallèle, je maîtrise mieux les zones d’ombre. Dans un salon, un couloir ou une cuisine ouverte, ce détail compte autant que le style du luminaire. Le bon câblage devient alors un outil d’ambiance, pas seulement une affaire technique. Une fois ce principe posé, la vraie question devient celle des rares cas où la série a encore sa place.

Quand la série reste pertinente

La série n’est pas un mauvais schéma par nature. Elle devient intéressante quand le système est conçu comme un ensemble fermé, souvent à basse tension ou avec un driver à courant constant. Autrement dit, je ne l’improvise jamais sur des spots LED de logement classiques.

Un driver est l’alimentation électronique qui adapte la tension et/ou le courant au besoin des LED. S’il impose un fonctionnement précis, le schéma doit suivre ce cahier des charges au lieu de l’inverser.

On peut la rencontrer dans certains kits ou modules où le fabricant impose un ordre précis de raccordement. C’est le cas, par exemple, de certains ensembles LED qui travaillent avec une alimentation spécifique, ou de solutions techniques où la tension doit être répartie selon la conception du fabricant. Dans ce contexte, le mot-clé est simple : suivre la notice, pas l’habitude.

• Si le driver impose un courant constant, le schéma prévu par le fabricant doit être respecté à la lettre.
• Si les spots sont livrés comme un kit coordonné, je vérifie toujours la topologie demandée avant de raccorder quoi que ce soit.
• Si la tension est basse, la longueur des fils et la chute de tension deviennent plus sensibles, donc le câblage doit être plus rigoureux.

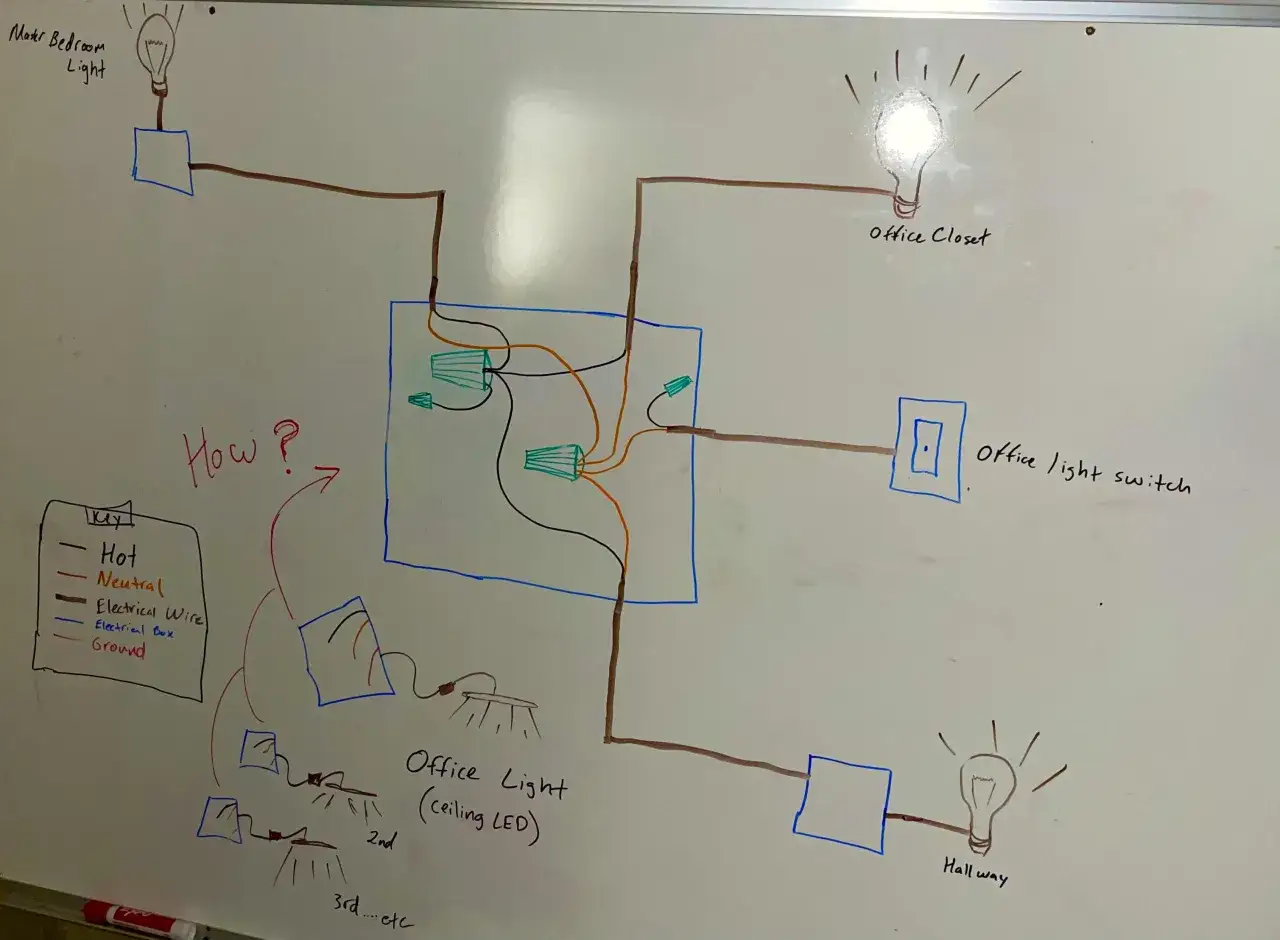

Je branche plusieurs spots sans créer un point faible

Le plus sûr, c’est de partir d’un point de raccordement clair, puis de distribuer les branches en parallèle vers chaque spot. Je coupe l’alimentation, je vérifie l’absence de tension, et je repère sans ambiguïté la phase, le neutre et la terre avant d’ouvrir les connexions.

1. Je garde une alimentation commune jusqu’à la boîte de dérivation, au DCL (le point de connexion normalisé du luminaire) ou au point de raccordement prévu.
2. Je répartis ensuite les départs vers chaque spot avec des connecteurs adaptés, sans faire dépendre un spot du suivant pour son alimentation.
3. Je respecte la polarité du driver ou du module LED quand le matériel est en basse tension continue.
4. Je laisse les raccords accessibles et propres, parce qu’un mauvais accès complique tout contrôle futur.
5. Je teste l’allumage avant de refermer, surtout si le circuit passe par un variateur ou une commande connectée.

Sur un plan purement déco, j’aime aussi penser le câblage avec le plan d’éclairage de la pièce. Dans une cuisine, par exemple, je sépare mentalement la lumière de travail et l’ambiance. Dans un salon, je cherche une répartition qui évite les “trous noirs” au-dessus du canapé ou de la table basse. Ce point paraît esthétique, mais il évite souvent de reprendre le plafond plus tard.

Les erreurs qui provoquent scintillement et pannes

• Montage en série improvisé. Sur des spots prévus pour être alimentés séparément, c’est la meilleure façon de créer une panne en cascade.
• Vieux variateur mal adapté. Beaucoup de LED n’aiment pas les variateurs conçus à l’origine pour halogènes.
• Interrupteur à voyant ou commande électronique compatible de façon approximative. Un faible courant résiduel peut suffire à faire scintiller certains spots.
• Raccords lâches ou bornes mal serrées. C’est banal, mais c’est l’une des premières causes de faux contact.
• Branches trop longues ou mal réparties. Plus la ligne est mal équilibrée, plus les différences de luminosité deviennent visibles.

Quand je vois un éclairage qui varie sans raison apparente, je commence par la qualité des connexions et la compatibilité de la commande avant d’accuser les spots. C’est souvent là que se cache le vrai défaut. Après ce tri pratique, il reste le cadre à respecter pour ne pas transformer un bon montage en installation discutable.

Ce que je vérifie avant de refermer l’installation

En France, une installation neuve ou entièrement rénovée doit rester dans le cadre de la NF C 15-100. Pour un circuit d’éclairage domestique standard, je garde en tête la limite de 8 points lumineux sur 16 A avec une section de 1,5 mm². C’est une base simple, mais elle évite beaucoup d’erreurs de dimensionnement.

Je contrôle aussi trois choses très concrètes :

• le matériel de commande est bien compatible avec la technologie LED ;
• la section de câble correspond à la longueur et à la charge du circuit ;
• les spots sont adaptés à la pièce, surtout en présence d’humidité ou de volumes réglementés.

Dans une salle de bain, par exemple, je ne raisonne jamais uniquement en termes de série ou de parallèle. L’indice de protection, la zone d’implantation et la qualité du matériel priment sur tout le reste. C’est précisément ce genre de détail qui sépare une installation élégante d’un chantier à reprendre. Une fois ce cadre posé, on peut choisir le schéma d’éclairage avec beaucoup plus de sérénité.

Le schéma que je retiens pour un salon, une cuisine ou un couloir

Si je devais choisir un seul principe pour la plupart des pièces de la maison, je retiendrais le montage en parallèle, puis j’ajusterais le reste en fonction de l’usage réel de la pièce. Le salon apprécie souvent une variation d’intensité, la cuisine demande une lumière plus franche sur le plan de travail, et le couloir gagne à rester simple, régulier et sans point de faiblesse inutile.

• Salon. Spots en parallèle, idéalement sur variateur compatible LED, pour alterner ambiance douce et éclairage franc.
• Cuisine. Répartition en parallèle, avec une attention particulière aux ombres sur les zones de préparation.
• Couloir. Montage régulier en parallèle pour garder une lecture homogène et éviter l’effet de “nœud” au milieu du circuit.
• Salle de bain. Même logique de câblage, mais avec un contrôle strict de l’indice IP et des volumes de sécurité.

Au fond, le bon branchement ne sert pas seulement à allumer des spots. Il sert à garder une pièce lisible, confortable et facile à faire évoluer. Si je dois résumer l’approche en une règle simple, c’est celle-ci : pour des spots LED domestiques, je choisis le parallèle par défaut, puis je ne m’en écarte que lorsque la technologie du luminaire l’exige vraiment.
